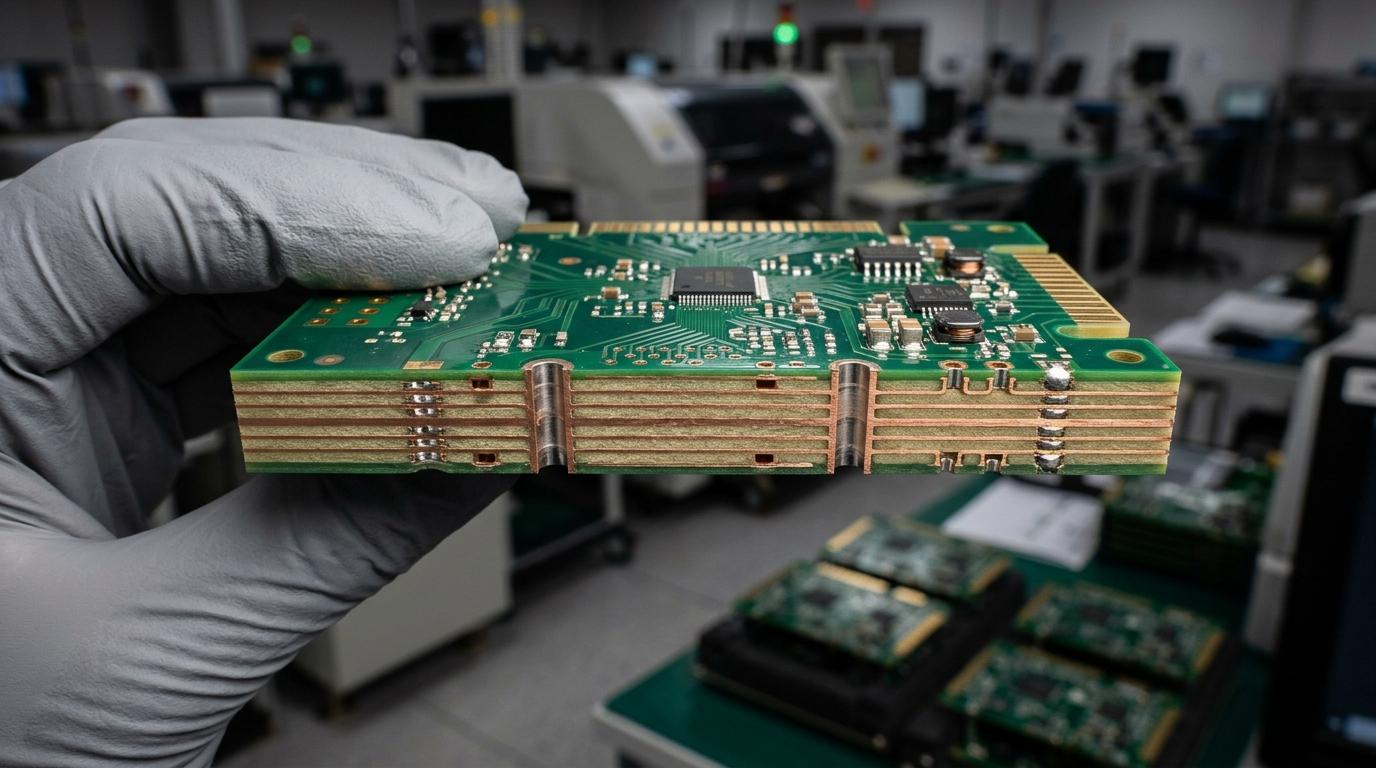

Печатная плата — основа большинства электронных устройств: на ней размещают проводники, контактные площадки, переходные отверстия и компоненты схемы. Внутри простой зелёной платы скрывается многослойная конструкция из диэлектрика, медной фольги, защитных покрытий и металлизированных отверстий. От материала, толщины меди, числа слоёв и качества производства зависят электрические параметры, нагрев, стойкость к вибрации и срок службы электроники.
В бытовой технике часто применяют жёсткие платы на основе FR-4, в компактных устройствах — многослойные и гибко-жёсткие решения, а в силовой электронике встречаются платы с металлическим основанием. Ниже разберём устройство печатных плат, основные материалы, металлы, виды PCB, этапы производства и методы контроля качества.
- Как устроена печатная плата
- Почему в печатных платах так много меди
- Из каких материалов делают печатные платы
- FR-4
- Полиимид
- Металлическое основание
- Какие металлы есть в печатной плате
- Латунь в разъёмах и контактной арматуре
- Для чего нужны паяльная маска и финишное покрытие
- HASL
- ENIG
- OSP и иммерсионные покрытия
- Какие бывают печатные платы
- Односторонние
- Двусторонние
- Многослойные
- Гибкие и гибко-жёсткие
- HDI
- Где искать термины и характеристики по электронике
- Как производят печатные платы
- Фотолитография и травление
- Сверление и металлизация отверстий
- Монтаж компонентов
- Как проверяют качество печатных плат
- Что происходит с печатными платами после списания
- Как выбрать тип платы для конкретной задачи
- Ответы на частые вопросы о печатных платах
- Из чего делают зелёную печатную плату?
- Почему дорожки делают из меди?
- Чем PCB отличается от PCBA?
- Сколько слоёв бывает в печатной плате?
- Из чего состоит FR-4?
- Зачем на контактах печатной платы золото?
- Можно ли перерабатывать старые печатные платы?
Как устроена печатная плата
Печатная плата — диэлектрическая основа с проводящим рисунком, контактными площадками и отверстиями для электрических соединений. После установки и пайки электронных компонентов изделие уже относят к печатному узлу или PCBA.
Структура зависит от класса платы, но базовый набор слоёв похож: диэлектрическая подложка, медные проводники, паяльная маска, маркировка и финишное покрытие открытых контактных площадок. У многослойных плат между ядрами добавляют препреги и внутренние слои меди.
| Элемент | Материал | Задача |
|---|---|---|
| Основа | FR-4, полиимид, керамика, композит | Механическая жёсткость и электрическая изоляция |
| Проводящий слой | Медная фольга | Дорожки, полигоны питания, экраны |
| Препрег | Стеклоткань со смолой | Связь и изоляция слоёв многослойной платы |
| Паяльная маска | Полимерный состав | Изоляция дорожек и защита меди |
| Финишное покрытие | Олово, никель, золото, серебро, органический слой | Защита площадок и подготовка поверхности к пайке |
Почему в печатных платах так много меди
Медь сочетает высокую электропроводность, технологичность и пригодность к гальванической обработке. Из медной фольги формируют сигнальные дорожки, полигоны питания, экраны и внутренние проводящие слои.
Толщина меди задаётся конструкцией платы. Распространённый вариант для стандартной платы — около 35 мкм, что соответствует одной унции меди на квадратный фут. Для силовых цепей применяют более толстый проводящий слой, а для тонких высокоплотных структур параметры выбирают под ток, тепловой режим и геометрию трассировки.
Полезная статья: Выкуп кабеля изделием. Как это работает и почему это выгодно
Медь широко применяется и за пределами PCB — в проводах, силовых жилах и экранах. Отдельно про оценку и дальнейшую судьбу такой продукции можно прочитать в материале про выкуп кабеля изделием, где разобраны состав проводников и факторы, влияющие на оценку кабельной продукции.
Из каких материалов делают печатные платы
Материал основания выбирают по частоте сигнала, нагреву, механической нагрузке, влажности, габаритам и требованиям к массе. Самым массовым решением остаётся стеклоэпоксидный ламинат FR-4.
FR-4
FR-4 — стеклотекстолит на основе тканого стекловолокна и эпоксидной смолы. Он сочетает жёсткость, электроизоляционные свойства и совместимость с типовыми операциями изготовления PCB.
У разных марок FR-4 отличаются температура стеклования, диэлектрические характеристики и стойкость к нагреву. Для высоких температур пайки и плотного монтажа выбирают материалы с повышенной Tg.
Полиимид
Полиимид применяют в гибких и гибко-жёстких платах. Такой материал допускает изгиб, хорошо переносит нагрев и подходит для компактной электроники, где плата должна повторять форму корпуса.
Гибкая плата требует отдельного расчёта зон изгиба, радиуса, расположения меди и усилителей. Ошибка в трассировке может привести к усталостному разрушению проводников.
Металлическое основание
В светодиодных модулях и силовой электронике встречаются платы на алюминиевом или медном основании. Металл отводит тепло от компонентов, а между токоведущей медью и металлической основой располагается диэлектрический теплопроводящий слой.
Такие платы применяют там, где тепловой поток становится одним из главных ограничений конструкции. Материал основания не заменяет расчёт радиатора, корпуса и теплового контакта с компонентами.
Какие металлы есть в печатной плате
Медь занимает основную площадь проводящей структуры, но ей состав платы не ограничивается. В контактных зонах, припоях, выводах компонентов и финишных покрытиях применяют олово, никель, золото, серебро и другие металлы.
| Металл | Где встречается | Зачем нужен |
|---|---|---|
| Медь | Дорожки, полигоны, металлизация отверстий | Передача тока и сигналов |
| Олово | Припои, отдельные финишные покрытия | Формирование паяного соединения и защита поверхности |
| Никель | Подслой финишных покрытий | Барьер между медью и верхним покрытием |
| Золото | Контактные площадки, разъёмы, ENIG и ENEPIG | Паяемость и стойкость открытых контактов к окислению |
| Серебро | Иммерсионные покрытия, пасты и отдельные контакты | Высокая электропроводность и подготовка поверхности |
| Алюминий | Основание силовых и светодиодных плат | Отвод тепла |
Латунь в разъёмах и контактной арматуре
Сама печатная схема обычно не выполняется из латуни, но этот медно-цинковый сплав встречается в разъёмах, контактных элементах, клеммах и механической арматуре электронных устройств. Его ценят за сочетание проводимости, прочности и пригодности к штамповке.
Состав, свойства и электротехнические области применения сплава подробнее разобраны в статье про латунь и её свойства. Для контактных деталей поверхность латуни часто дополнительно покрывают никелем, оловом, серебром или золотом.
Для чего нужны паяльная маска и финишное покрытие
Паяльная маска закрывает большую часть медных дорожек и оставляет открытыми контактные площадки. Она уменьшает риск перемычек припоя, защищает проводящий рисунок от загрязнений и изолирует соседние участки поверхности.
Контактные площадки остаются открытыми для пайки, поэтому им требуется отдельная обработка. Голая медь окисляется, а оксидная плёнка ухудшает паяемость и стабильность контакта.
Механизм разрушения металлической поверхности связан с химическими и электрохимическими процессами. Базовые виды таких процессов и методы защиты разобраны в материале про коррозию металла.
HASL
HASL — покрытие контактных площадок припоем с последующим выравниванием горячим воздухом. В современной электронике широко применяют бессвинцовые составы.
Покрытие технологично, но поверхность после обработки не всегда столь ровная, как у химических финишей. Для корпусов с очень мелким шагом выбор покрытия проверяют вместе с требованиями сборочного производства.
ENIG
ENIG — химический никель с иммерсионным золотом. Никелевый слой отделяет медь от внешней поверхности, а тонкий золотой слой защищает никель и создаёт ровную контактную поверхность.
ENIG часто выбирают для плат с мелким шагом компонентов и требований к плоскостности площадок. Качество процесса зависит от подготовки поверхности, толщины слоёв и контроля химических ванн.
OSP и иммерсионные покрытия
OSP — органический защитный слой на меди, сохраняющий паяемость до сборки. Также применяют иммерсионное серебро, олово и комбинированные металлические системы.
Выбор зависит от срока хранения, числа термоциклов, типа компонентов, требований к контактам и производственного процесса. Один финиш не подходит всем изделиям.
Какие бывают печатные платы
Классификация строится по числу проводящих слоёв, механической конструкции и плотности межсоединений. Для простой электроники хватает одной или двух сторон, а вычислительные и телекоммуникационные устройства могут иметь сложный многослойный стек.
Односторонние
Проводящий рисунок расположен на одной стороне диэлектрической основы. Такие платы подходят для простых схем, где не требуется высокая плотность соединений.
Конструкция проста в производстве и удобна для визуального контроля. Область применения — несложные блоки питания, бытовая техника, индикаторные модули и вспомогательные устройства.
Двусторонние
Медный рисунок формируется с двух сторон, а электрическая связь между ними создаётся металлизированными отверстиями. Это увеличивает плотность трассировки без перехода к сложному многослойному стеку.
Двусторонний формат встречается в промышленной электронике, контроллерах, источниках питания и большом числе бытовых устройств.
Многослойные
Внутри платы располагаются несколько проводящих слоёв, разделённых диэлектриком. Часть слоёв отводят под сигналы, питание и землю, что помогает строить плотные схемы и управлять возвратными токами.
Многослойная конструкция требует точного совмещения слоёв, контроля толщины диэлектрика, качества металлизации и геометрии отверстий. Для высокоскоростных цепей стек платы рассчитывают вместе с импедансом линий.
Гибкие и гибко-жёсткие
Гибкие платы выполняют на тонком полиимидном основании. Гибко-жёсткая конструкция объединяет участки жёсткой PCB и гибкие перемычки в одном изделии.
Такой подход помогает сократить число разъёмов и шлейфов в компактной аппаратуре. Производство сложнее, поэтому требования к чертежу, зонам изгиба и сборке выше.
HDI
HDI — платы высокой плотности межсоединений с тонкими проводниками, малыми зазорами, микропереходами и плотной компоновкой. Они применяются в смартфонах, телекоммуникационной аппаратуре, вычислительных модулях и компактных промышленных устройствах.
Для HDI важны точность сверления и формирования микропереходов, качество ламинирования и стабильность геометрии. Малые размеры элементов повышают требования к контролю производства.
Где искать термины и характеристики по электронике
Проектирование и производство PCB связано с большим числом терминов: FR-4, prepreg, via, microvia, ENIG, OSP, SMT, PTH, AOI, impedance control. Для быстрого разбора терминологии удобно держать под рукой профильный справочник по электронике, где отдельно разобраны типы плат, базовые материалы, препреги, компоненты, монтаж, защитные покрытия и контроль качества.
Такой источник полезен при чтении технического задания или спецификации платы: одно короткое обозначение часто связано с конкретным материалом, технологической операцией или критерием приёмки.
Как производят печатные платы
Производственный маршрут зависит от конструкции, но для жёсткой многослойной PCB можно выделить общий порядок операций. Часть процессов выполняется повторно для внутренних и наружных слоёв.
- Подготавливают цифровые файлы и проверяют технологичность проекта.
- Формируют рисунок внутренних медных слоёв фотолитографией и травлением.
- Собирают пакет из ядер, препрегов и медной фольги.
- Прессуют многослойный пакет при заданных температуре и давлении.
- Сверлят сквозные, глухие или иные переходные отверстия.
- Осаждают медь на стенках отверстий и наружной поверхности.
- Формируют рисунок наружных слоёв.
- Наносят паяльную маску и маркировку.
- Формируют финишное покрытие контактных площадок.
- Выполняют контурную обработку, электрический контроль и приёмку.
Фотолитография и травление
На медную поверхность наносят фоторезист, через фотошаблон или прямую экспозицию формируют требуемый рисунок, после чего ненужную медь удаляют травлением. На поверхности остаются дорожки, площадки и полигоны заданной геометрии.
Ширина проводников и зазоры связаны с возможностями конкретного производства. Чем мельче рисунок, тем выше требования к экспонированию, химическим процессам и контролю.
Сверление и металлизация отверстий
Отверстия связывают проводящие слои и служат для монтажа выводных компонентов. После сверления стенки переходных отверстий покрывают медью, создавая электрический контакт между слоями.
В сложных платах применяют глухие, скрытые отверстия и микропереходы. Их геометрия задаётся конструкцией стека и технологией производителя.
Монтаж компонентов
Изготовленная PCB сама по себе ещё не является готовым электронным блоком. На этапе сборки на контактные площадки наносят паяльную пасту, устанавливают SMD-компоненты, проводят оплавление, а выводные элементы монтируют отдельной операцией.
После пайки сборка проходит визуальный и автоматизированный контроль. Для скрытых соединений BGA и сложных многослойных узлов может применяться рентгеновская инспекция.
Как проверяют качество печатных плат
Контроль нужен на нескольких стадиях: до сборки, после изготовления голой PCB и после монтажа компонентов. Проверяют геометрию, проводимость, отсутствие коротких замыканий, металлизацию отверстий, паяльную маску, покрытия и качество соединений.
Для жёстких плат в мировой отраслевой практике широко применяют IPC-6012F совместно с IPC-A-600K. Для электронных сборок используются критерии IPC-A-610J, а требования к паяным соединениям описывает J-STD-001J.
| Метод | Что выявляет |
|---|---|
| Электрический тест | Обрывы и короткие замыкания проводящих цепей |
| AOI | Дефекты рисунка, маски, установки компонентов и пайки |
| Рентген | Скрытые соединения BGA, внутренние дефекты пайки и отдельных структур |
| Микрошлиф | Качество металлизации, внутреннюю структуру отверстий и слоёв |
| Контроль импеданса | Соответствие высокоскоростных линий заданным электрическим параметрам |
Что происходит с печатными платами после списания
Списанная электроника интересна переработчикам из-за сочетания меди, олова, никеля и драгоценных металлов. Концентрация ценных компонентов сильно зависит от поколения техники, класса оборудования и конструкции конкретной платы.
Разбирать электронный лом химическими реактивами или нагревом в бытовых условиях опасно: плата содержит полимеры, припои и покрытия, а неправильная обработка создаёт вредные пары и загрязнённые отходы.
Электронные платы передают организациям, которые работают с соответствующим видом вторичного сырья и применяют промышленную сортировку и переработку.
Как выбрать тип платы для конкретной задачи
Выбор начинается с электрических и механических требований, а не с числа слоёв. Разработчик учитывает частоты, токи, тепловой режим, размеры, тип монтажа, условия среды, ресурс и допустимую стоимость производства.
- для простой схемы с низкой плотностью подходит одно- или двусторонняя PCB;
- для цифровой схемы с большим числом связей нужна многослойная конструкция;
- для компактного корпуса рассматривают гибкую, гибко-жёсткую или HDI-плату;
- для мощных светодиодов и силовых компонентов может потребоваться металлическое основание;
- для высокочастотных цепей материал выбирают по диэлектрическим потерям и стабильности параметров;
- для тяжёлых условий эксплуатации отдельно задают защитное покрытие, температурный диапазон и критерии контроля.
Спецификация платы должна связывать стек слоёв, материал, толщину меди, тип отверстий, маску, финиш, требования к импедансу и класс приёмки. Чем точнее эти параметры заданы до запуска, тем меньше риск получить электрически исправную плату, которая не выдерживает реальный режим работы.
С какими платами вам приходилось работать чаще — односторонними, многослойными, гибкими или силовыми на алюминиевом основании? Расскажите в комментариях, какой материал или покрытие оказалось самым удачным в вашей задаче.
Ответы на частые вопросы о печатных платах
Ниже собраны короткие ответы по устройству, материалам и производству PCB.
Из чего делают зелёную печатную плату?
Зелёный цвет обычно даёт паяльная маска, а основой жёсткой платы часто служит FR-4. Внутри и на поверхности расположены слои меди, а открытые площадки получают финишное покрытие.
Почему дорожки делают из меди?
Медь хорошо проводит электрический ток, подходит для тонкой фольги, травления и гальванической металлизации. Эти свойства делают её базовым проводящим материалом для большинства PCB.
Чем PCB отличается от PCBA?
PCB — сама печатная плата без установленной компонентной базы. PCBA — плата после монтажа и пайки электронных компонентов.
Сколько слоёв бывает в печатной плате?
Платы бывают однослойными, двухслойными и многослойными. Число слоёв выбирают по плотности соединений, питанию, сигнальным требованиям и габаритам устройства.
Из чего состоит FR-4?
FR-4 — класс стеклоэпоксидного материала, широко применяемого как жёсткая диэлектрическая основа PCB. Конкретные марки отличаются температурными и электрическими характеристиками.
Зачем на контактах печатной платы золото?
Золотой слой применяют в отдельных финишных покрытиях и контактных зонах благодаря стойкости поверхности к окислению и хорошим контактным свойствам. В ENIG золото наносится поверх никелевого барьерного слоя.
Можно ли перерабатывать старые печатные платы?
Да, электронные платы относятся к сложному вторичному сырью с медью и другими металлами. Их переработку проводят специализированными промышленными методами, а бытовое извлечение металлов химией или нагревом небезопасно.
