Коррозия металла: причины, виды и 7 способов защиты от ржавчины

Коррозия металла начинается там, где материал контактирует с влагой, кислородом, солями, кислотами, щелочами или другой активной средой. Для углеродистой стали результат часто виден как ржавчина, но разрушение может идти и без характерного рыжего налёта — точечно, в щелях, на границе разных металлов или под покрытием. Задача защиты состоит не в том, чтобы скрыть очаг краской, а в том, чтобы разорвать условия, при которых металл теряет массу и сечение.

При выборе системы защиты для строительных металлоконструкций имеет смысл опираться на условия эксплуатации, требования проекта, подготовку поверхности и совместимость слоёв. Для лакокрасочных покрытий действует ГОСТ 35094-2024, а общие требования к климатической стойкости лакокрасочных систем задаёт ГОСТ 9.401-2018.

Как возникает коррозия металла

Коррозия — разрушение металла при химическом или электрохимическом взаимодействии с окружающей средой. Для стали на открытом воздухе ключевую роль играют вода и кислород, а соли и промышленные загрязнения ускоряют электрохимические процессы.

Ржавчиной корректно называть продукты коррозии железа и его сплавов. Алюминий, цинк, медь и другие металлы тоже корродируют, но продукты реакции выглядят иначе и могут частично защищать поверхность от дальнейшего разрушения.

5 видов коррозии, которые чаще встречаются на металлоконструкциях

Характер повреждения помогает понять причину и выбрать метод защиты. Для одной конструкции одновременно могут быть характерны несколько механизмов.

Равномерная коррозия

Металл теряет толщину по большой площади без глубоких единичных очагов. Такой сценарий характерен для незащищённой углеродистой стали при длительном контакте с атмосферной влагой.

Проблема хорошо выявляется визуально и измерением остаточной толщины. Для открытых конструкций основная защита обычно строится на покрытии, цинке или их сочетании.

Точечная коррозия

На поверхности появляются отдельные глубокие язвы при сравнительно небольшом повреждении окружающего металла. Точечные очаги опасны для тонкого листа, ёмкостей и труб: сквозной дефект может появиться раньше, чем общее состояние детали будет выглядеть плохим.

Риск растёт при повреждении защитной плёнки и присутствии хлоридов. Контроль требует осмотра труднодоступных зон и измерения толщины, а не одной оценки внешнего вида.

Щелевая коррозия

Очаг формируется в узких зазорах, под нахлёстами, шайбами, прокладками и в местах, где долго удерживается вода. Такие зоны плохо просыхают и отличаются по концентрации кислорода от открытой поверхности.

Конструктивная профилактика не менее важна, чем покрытие: нужно убирать карманы для воды, герметизировать нужные соединения и обеспечивать доступ к зонам обслуживания.

Контактная коррозия разных металлов

При электрическом контакте двух разных металлов во влажной среде образуется гальваническая пара. Более активный металл разрушается быстрее, поэтому сочетание стали, меди, алюминия и нержавеющего крепежа нужно оценивать как единый узел.

Риск уменьшают электроизоляционные прокладки, совместимые крепёжные материалы и защитные покрытия. Особенно внимательно проверяют места, где вода может долго оставаться между контактирующими деталями.

Коррозионное растрескивание под напряжением

Некоторые сплавы в определённых средах могут растрескиваться при совместном действии растягивающих напряжений и коррозионного фактора. Внешняя поверхность при этом не всегда показывает большой объём ржавчины.

Для таких случаев выбор материала, сварочной технологии и рабочей среды важнее простой окраски. Решение принимают по проектным требованиям и условиям эксплуатации конкретного узла.

Подготовка поверхности определяет ресурс покрытия

Даже дорогая система грунта и эмали плохо работает на рыхлой ржавчине, окалине, масле или пыли. Подготовка нужна для удаления слабых слоёв и получения поверхности, к которой покрытие сможет прочно сцепиться.

Для стальных конструкций применяют абразивоструйную, дробеструйную, механическую и комбинированную очистку. ISO 8501-1 задаёт визуальные степени ржавления и подготовки стальной поверхности; в проектах часто указывают требуемую степень очистки перед нанесением конкретной системы.

Полезный ориентир: перед выбором состава полезно посмотреть, как связаны очистка, грунтование, финишный слой и контроль толщины на действующем производстве.

На странице про антикоррозийную защиту показан порядок работ с дробеструйной подготовкой, эпоксидными, полиуретановыми и цинконаполненными материалами, а также проверкой покрытия ОТК.

После очистки поверхность нельзя надолго оставлять открытой во влажном воздухе. Срок до грунтования задают технологией конкретной системы, состоянием металла и условиями цеха или объекта.

7 способов защиты металла от коррозии

Универсального метода для всех деталей нет. Технологию выбирают по типу конструкции, среде, сроку службы, ремонту, температуре, механическому воздействию и доступу к поверхности после монтажа.

1. Лакокрасочная система

Лакокрасочная система — несколько совместимых слоёв, которые отделяют металл от воды, кислорода и агрессивных примесей. Типичная схема состоит из грунта, одного или нескольких промежуточных слоёв и финишной эмали.

Эпоксидные материалы ценят за адгезию и химическую стойкость, полиуретановые финиши — за атмосферостойкость и сохранение внешнего слоя. Итоговую систему выбирают по документации производителя и проектной среде, а не по названию одного грунта.

2. Горячее цинкование

Горячее цинкование создаёт на стали слой цинка, который работает как барьер и даёт электрохимическую защиту на небольших повреждениях. Метод широко применяют для ограждений, опор, метизов, элементов каркаса и других изделий, которые допускают погружение в технологическую ванну.

Срок работы покрытия зависит от толщины цинкового слоя и коррозионной активности среды. При проектировании также учитывают геометрию детали, отверстия для выхода газов и стекания расплава, а также риск деформаций тонкостенных элементов.

3. Металлизация цинком или алюминием

Металлизация — напыление расплавленного металла на подготовленную поверхность. Для крупных конструкций применяют цинк, алюминий или их системы, когда горячее погружение неудобно по габаритам или технологии изготовления.

Металлизированный слой можно дополнительно герметизировать лакокрасочным материалом. Такая комбинированная схема защищает поры и создаёт дополнительный барьер для влаги.

4. Порошковое и полимерное покрытие

Порошковая окраска формирует полимерный слой после нанесения порошка и термического отверждения. Метод удобен для серийных деталей, ограждений, корпусов и изделий, которые помещаются в покрасочную и полимеризационную линию.

Для наружной эксплуатации нужно учитывать стойкость выбранного полимера к ультрафиолету, влаге и температуре. Повреждение до голой стали требует ремонта, иначе коррозия может развиваться от скола под соседним слоем.

5. Электрохимическая защита

Катодная защита переводит защищаемый металл в состояние катода электрохимической системы. Метод применяют для подземных и подводных трубопроводов, резервуаров, свай и других объектов, где среда проводит электрический ток.

Система может работать от протекторов из более активного металла или от внешнего источника тока. Параметры системы определяют расчётом: ошибка может ослабить защиту или повлиять на соседние конструкции.

6. Ингибиторы коррозии

Ингибитор коррозии — вещество, которое в небольшой концентрации уменьшает скорость коррозионной реакции в рабочей среде. Такой подход применяют в замкнутых водных контурах, технологических растворах, при консервации и в отдельных нефтегазовых процессах.

Для наружной балки или забора ингибитор не заменяет нормальное покрытие. Его выбирают под конкретную среду, материал оборудования и требования к жидкости или продукту.

7. Коррозионностойкий материал и грамотная конструкция

Иногда рациональнее подобрать нержавеющую сталь, атмосферостойкую сталь, алюминиевый сплав или иной материал с подходящей стойкостью. Решение особенно полезно там, где ремонт покрытия будет сложным или дорогим.

Конструкция тоже влияет на срок службы: открытые полости должны проветриваться или герметизироваться по проекту, вода — уходить через уклоны и дренаж, а сварные швы и кромки — оставаться доступными для подготовки и окраски.

Сравнение способов защиты от коррозии

Методы отличаются по области применения и требованиям к производству. Таблица помогает быстро отсеять варианты, которые плохо подходят конкретному объекту.

Как выбрать защиту для разных металлических изделий

Один метод редко закрывает все задачи предприятия или стройки. Материал, геометрия и условия эксплуатации меняют требования даже для изделий из одинаковой стали.

Стальные трубы

Наружная поверхность трубы может защищаться краской, цинком, полимерным слоем или специальной системой для подземной прокладки. Внутренняя поверхность подбирается под транспортируемую среду, температуру и санитарные требования.

Перед выбором покрытия полезно понимать тип самой трубы, способ её изготовления и назначение; отдельный обзор разбирает виды стальных труб и сферы их применения. Для трубопровода под давлением защитное покрытие не заменяет расчёт стенки и контроль сварных соединений.

Закладные детали и сварные узлы

Полностью закрытая бетоном часть стальной детали работает в иных условиях, чем выступающая наружу пластина. Открытые участки, сварные швы и зоны повреждения покрытия при монтаже требуют отдельного решения по защите.

В материале про закладные детали в строительстве разобраны их типы, материалы и условия работы. При назначении защитной системы нужно учитывать, какая часть элемента останется доступной после бетонирования и монтажа.

Тонкий стальной лист и панели

Для тонкого оцинкованного листа важна сохранность цинкового и полимерного слоя. Царапины, рваные кромки, остатки металлической стружки и неверная резка создают локальные очаги повреждения.

Различия между оцинковкой, алюмоцинком и полимерными слоями разобраны в статье про покрытия стальных панелей. При монтаже таких изделий состояние защитного слоя часто важнее декоративного блеска поверхности.

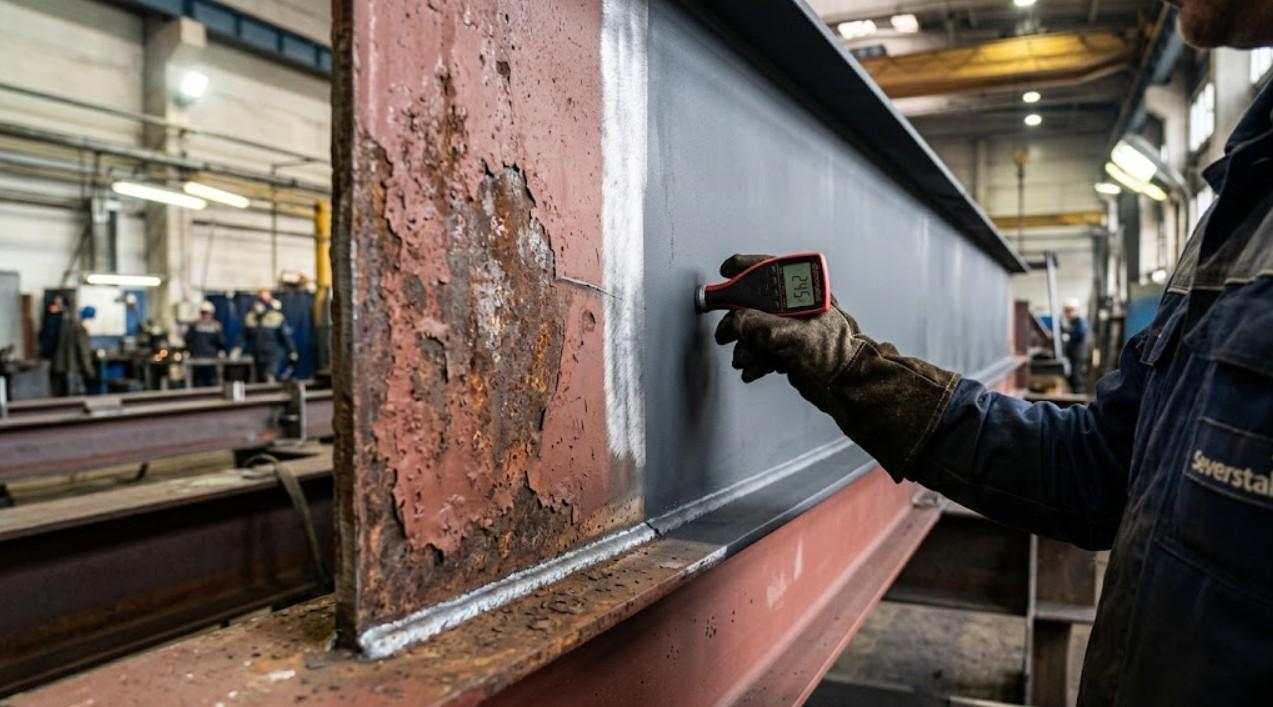

Контроль качества антикоррозионного покрытия

Контроль не заканчивается визуальным осмотром окрашенной детали. Для промышленной системы проверяют подготовку поверхности, климатические условия нанесения, сплошность слоёв, сухую толщину и отсутствие дефектов.

• поверхность очищена до степени, указанной в проекте или технологической карте;
• на металле нет масла, пыли, рыхлой ржавчины и отслаивающейся окалины;
• температура и влажность соответствуют требованиям материала;
• слои нанесены в заданном порядке;
• толщина покрытия проверена измерительным прибором;
• кромки, сварные швы, болтовые узлы и труднодоступные зоны прокрашены без пропусков;
• повреждения после перевозки и монтажа восстановлены совместимой ремонтной системой.

Толщина сама по себе не гарантирует качества. Слишком тонкий слой оставляет слабые места, а чрезмерная толщина для некоторых материалов повышает риск внутренних напряжений, растрескивания или плохого отверждения.

8 ошибок, из-за которых металл ржавеет под покрытием

Большинство ранних дефектов связано с подготовкой и нанесением, а не с маркой краски. Даже подходящий материал не компенсирует грубое нарушение технологии.

1. Окраска поверх рыхлой ржавчины и окалины.
2. Нанесение грунта на масляную или запылённую поверхность.
3. Несовместимые грунт, промежуточный слой и эмаль.
4. Пропуски на острых кромках и сварных швах.
5. Слишком долгий интервал между очисткой стали и грунтованием.
6. Окраска при условиях, которые не допускает техническая документация материала.
7. Повреждение покрытия при перевозке без последующего ремонта.
8. Застой воды в узлах, который можно было убрать конструктивно.

Если краска отслаивается вместе с ржавчиной, перекрывать дефект новым финишным слоем бессмысленно. Нужно удалить слабые продукты коррозии, подготовить металл и восстановить совместимую систему от основания.

Какие нормы учитывать в 2026 году

Для строительных конструкций действует СП 28.13330.2017 «Защита строительных конструкций от коррозии». Документ охватывает стальные, бетонные, железобетонные и другие конструкции и связывает выбор защиты со степенью агрессивного воздействия среды.

Для лакокрасочных покрытий с 1 февраля 2025 года действует ГОСТ 35094-2024 «Покрытия лакокрасочные. Группы, технические требования и обозначения». Он заменил ГОСТ 9.032-74, который в актуальной нормативной базе уже имеет статус заменённого.

ГОСТ 9.401-2018 остаётся действующим и устанавливает общие требования и методы ускоренных испытаний лакокрасочных покрытий на стойкость к климатическим факторам. Подготовку стальной поверхности перед окраской также связывают с нормативами на степень очистки, включая ISO 8501-1 и применяемые в проекте национальные документы.

Как подобрать защиту без лишних затрат

Начинать стоит не с бренда краски, а с описания среды и самой конструкции. Нужны тип металла, размещение внутри или снаружи, влажность, химическое воздействие, температура, контакт разных металлов, доступ к ремонту и требуемый срок службы системы.

Далее выбирают подготовку поверхности, метод защиты и контрольные параметры. Для ответственной металлоконструкции проект покрытия лучше фиксировать в технической документации с указанием подготовки, материалов, числа слоёв и требуемой сухой толщины.

С какими дефектами вы сталкивались чаще — ржавчиной на сварных швах, коррозией под краской, повреждением оцинковки или очагами на крепеже? Поделитесь опытом в комментариях: интересно сравнить, какие зоны оказываются самыми проблемными на разных объектах.

Ответы на частые вопросы о коррозии металла

Ниже — короткие ответы на вопросы, которые возникают при выборе и ремонте защитной системы.

Можно ли красить металл прямо по ржавчине?

Это зависит от конкретного материала и допустимой степени подготовки, указанной производителем. Для ответственных конструкций рыхлую ржавчину, окалину, загрязнения и слабые старые слои удаляют до требуемого состояния поверхности.

Что долговечнее: цинкование или краска?

Единого ответа нет. Результат зависит от толщины цинка, лакокрасочной системы, среды, подготовки и доступности ремонта; на части объектов применяют комбинированную схему «цинк плюс лакокрасочное покрытие».

Почему ржавчина появляется под целой краской?

Причиной могут быть остаточная влага, соли, плохая очистка, микродефекты, нарушение адгезии или проникновение среды через повреждённый участок рядом. Очаг способен распространяться под покрытием и становиться видимым после вздутия или отслоения.

Нужно ли защищать оцинкованную сталь дополнительной краской?

Не для всех условий. Дополнительный слой применяют ради цвета, усиления барьерной защиты или работы в более агрессивной среде, но материал должен быть совместим с цинковой поверхностью и подготовлен по своей технологии.

Чем защищают сварные швы?

Шов очищают от шлака, брызг, загрязнений и продуктов окисления, после чего наносят систему, совместимую с основным покрытием конструкции. Кромки и сварные зоны часто требуют дополнительного прохода грунтом или промежуточным материалом перед общей окраской.

Можно ли остановить коррозию только увеличением толщины краски?

Нет. Без нормальной подготовки поверхности и совместимости слоёв увеличение толщины не устраняет причину дефекта и для некоторых материалов может ухудшить качество покрытия.
