Закладные детали — это скрытые, но крайне важные элементы в строительных конструкциях, которые обеспечивают прочность, устойчивость и долговечность зданий и сооружений. Они представляют собой металлические или комбинированные изделия, замоноличенные в бетон, каркас или другие строительные материалы.
Закладные детали служат точкой крепления для различных конструктивных и инженерных элементов — от колонн и балок до технологического оборудования. Без правильно подобранных и установленных закладных невозможно обеспечить надёжное соединение металлоконструкций, инженерных систем и несущих элементов здания.
Основная задача закладных деталей — передавать нагрузки с прикреплённых конструкций на основной каркас здания. Это могут быть балки, колонны, подвесные системы, технологическое оборудование или элементы фасадного оформления.
Именно закладные элементы позволяют соединять металл с бетоном, надёжно фиксировать инженерные коммуникации и обеспечивать устойчивость всех узлов конструкции. В монолитном и сборном железобетонном строительстве закладные детали являются обязательным элементом, регламентированным нормативной документацией (ГОСТ, СП, серии типовых узлов).
Полезная статья: Выкуп кабеля изделием. Как это работает и почему это выгодно
- Где применяются закладные детали
- Виды закладных деталей
- Закладные детали по ГОСТ: основные стандарты
- ГОСТ 10922-2012
- Другие нормативные документы
- Сравнительная таблица видов закладных деталей
- Преимущества правильного применения закладных деталей
- На что обратить внимание при выборе и монтаже
- Как рассчитать закладную деталь
- Что учитывается при расчёте
- Основные этапы расчёта
- Примеры применения закладных деталей в строительстве
- Часто задаваемые вопросы (FAQ)
- Чем закладная деталь отличается от анкера?
- Из какой стали делают закладные детали?
- Нужно ли антикоррозийное покрытие для закладных?
- Итог
Где применяются закладные детали
Закладные детали широко применяются в промышленном, коммерческом и жилом строительстве. В промышленности они незаменимы для монтажа тяжёлого оборудования, крановых систем, металлических конструкций и технологических линий. На производственных объектах закладные воспринимают значительные динамические и вибрационные нагрузки, поэтому к ним предъявляются повышенные требования по несущей способности.
В коммерческих и жилых зданиях закладные элементы используют для крепления лестниц, ограждений, фасадных систем, навесов, подвесных потолков и инженерного оборудования. С точки зрения монтажа, закладные детали позволяют заранее подготовить железобетонные конструкции к установке оборудования или декоративных элементов, сокращая сроки работ и снижая риск ошибок.
Это особенно важно для объектов, где требуется высокая точность соединений и надёжная фиксация всех узлов.
Виды закладных деталей
Закладные детали классифицируют по нескольким признакам: назначению, конструкции и способу установки. Рассмотрим основные типы.

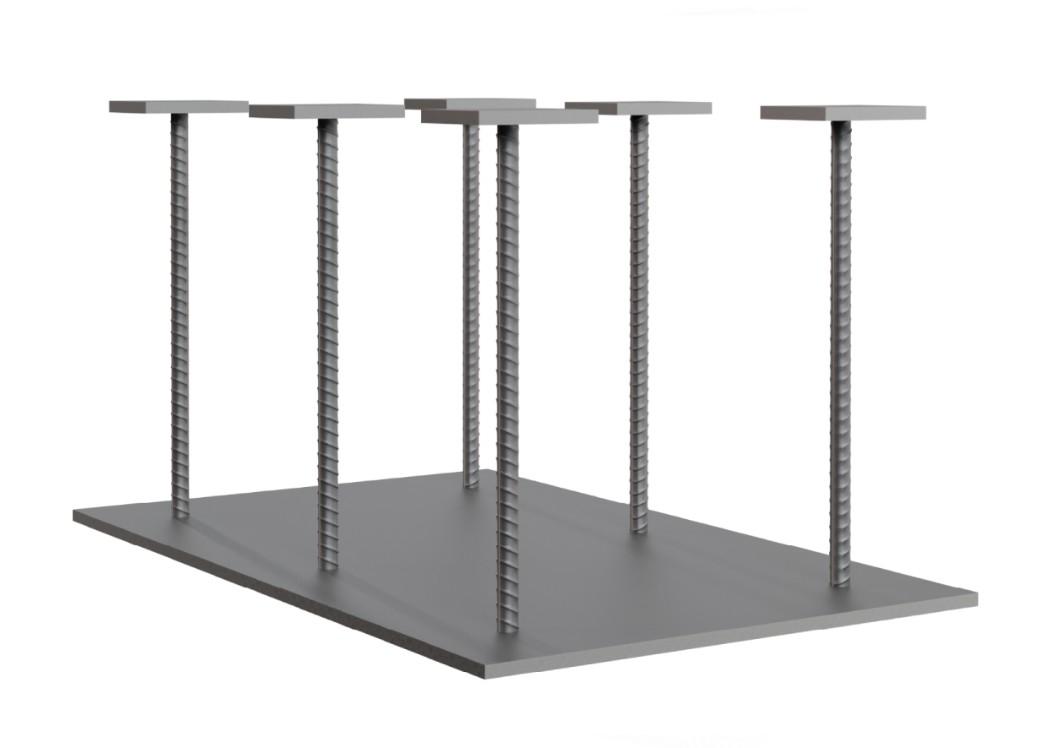

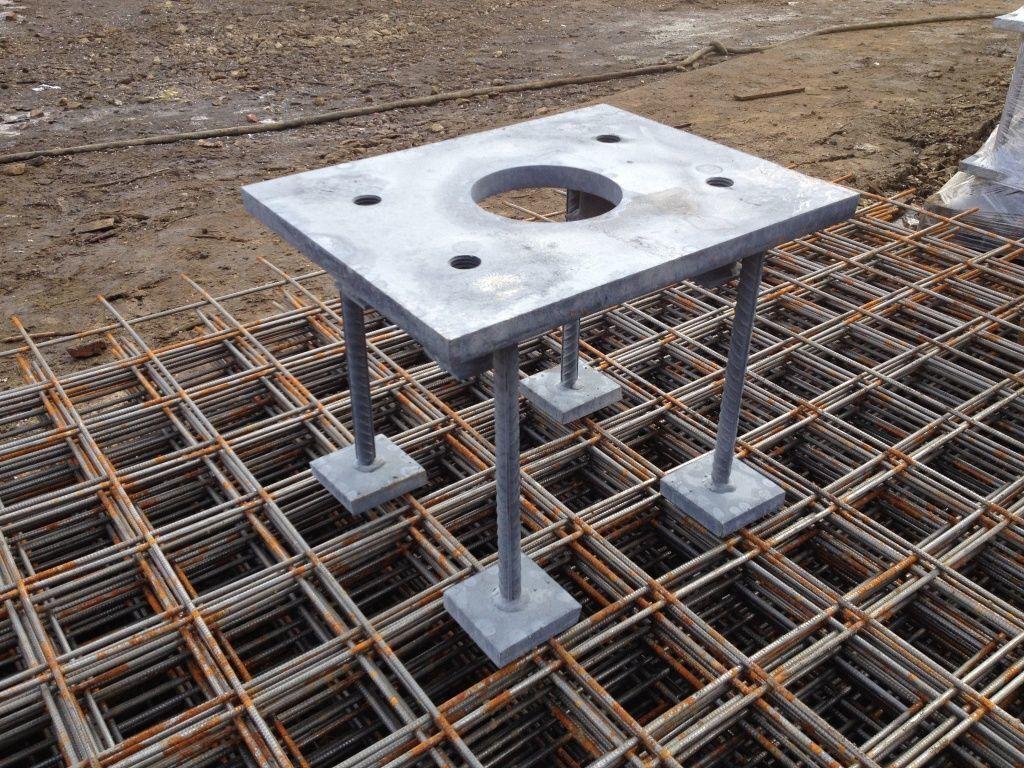

- Закладные пластины — металлические пластины (обычно из стали марок Ст3 или 09Г2С) с приваренными анкерными стержнями или отверстиями для болтовых соединений. Используются для крепления колонн, балок, ригелей и оборудования к железобетонным конструкциям.
- Анкерные болты и шпильки — элементы, замоноличенные в бетон при заливке для последующего закрепления конструкций. Бывают прямые, с загибом и составные. Применяются при монтаже металлоконструкций, станков, колонн.
- Коробки и профили с отверстиями (закладные каналы) — применяются для прокладки инженерных коммуникаций и монтажа подвесных конструкций. Позволяют гибко подключать системы вентиляции, электроснабжения и водоотведения.
- Комбинированные закладные элементы — сочетают металл и другие материалы (полимеры, композиты) для обеспечения дополнительной жёсткости, термоизоляции или возможности регулировки положения крепежа.
Выбор конкретного типа закладной детали зависит от расчётной нагрузки, материала несущей конструкции, условий эксплуатации и требований к долговечности. Для агрессивных сред (химические производства, прибрежные зоны) применяют закладные с антикоррозийным покрытием — цинкованием, грунтовкой или полимерным напылением.
Закладные детали по ГОСТ: основные стандарты
Проектирование, изготовление и контроль качества закладных деталей регламентируются рядом нормативных документов. Знание действующих стандартов позволяет подобрать изделия, соответствующие требованиям безопасности и долговечности.
ГОСТ 10922-2012
Основной межгосударственный стандарт — ГОСТ 10922-2012 «Арматурные и закладные изделия, их сварные, вязаные и механические соединения для железобетонных конструкций. Общие технические условия».
Он распространяется на сварные закладные изделия с анкерными стержнями из арматурной стали диаметром от 3 мм и устанавливает требования к точности размеров, качеству сварных швов, допустимым отклонениям и методам испытаний.
Согласно этому стандарту, отклонение от плоскостности лицевых поверхностей пластин не должно превышать 3 мм, а на элементах изделий не допускается отслаивающаяся ржавчина, окалина, следы масла и загрязнений.
Другие нормативные документы
Помимо основного ГОСТа, при проектировании и изготовлении закладных деталей используют следующие стандарты и своды правил:
- ГОСТ 14098-91 — типы, конструкции и размеры сварных соединений арматуры и закладных изделий. Определяет допустимый угол между анкерным стержнем и плоским элементом.
- СП 63.13330.2018 — свод правил по проектированию бетонных и железобетонных конструкций, содержащий методику расчёта закладных деталей (приложение Б).

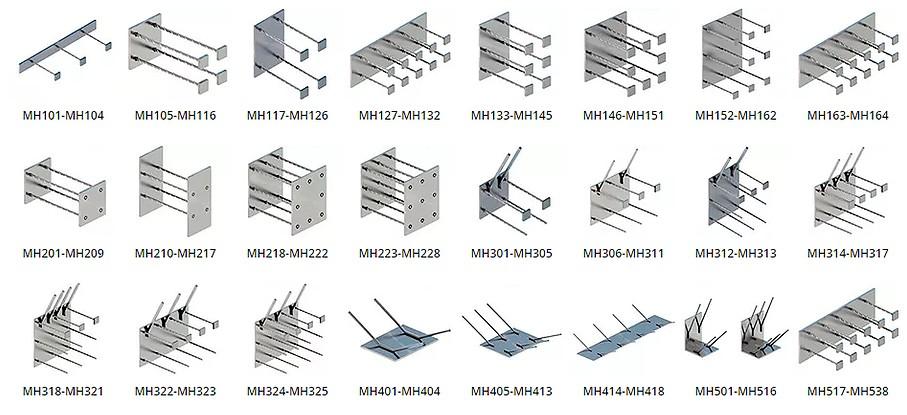

- Серия 1.400-15 — альбом типовых закладных изделий для железобетонных конструкций с готовыми чертежами, таблицами несущей способности и рекомендациями по применению.
- ГОСТ 5781-82 — требования к горячекатаной арматурной стали, из которой изготавливают анкерные стержни.
При заказе закладных деталей на стороннем предприятии в заявке необходимо указать класс точности железобетонной конструкции. Если класс точности не оговорён, изделия изготавливаются по классу точности 8 согласно ГОСТ 10922-2012.
Сравнительная таблица видов закладных деталей
| Тип закладной детали | Материал | Допустимая нагрузка | Область применения |
|---|---|---|---|
| Закладная пластина с нормальными анкерами | Сталь Ст3сп, Ст3пс, 09Г2С; анкеры — арматура класса А400 (A-III) | От 5 до 150 кН и более (зависит от числа и диаметра анкеров, класса бетона) | Крепление колонн, балок, ригелей, технологического оборудования к железобетонным конструкциям |
| Анкерные болты (фундаментные) | Сталь 09Г2С, 35, 40Х; оцинковка по требованию | От 10 до 500 кН (зависит от диаметра болта М12–М48 и глубины заделки) | Крепление металлоконструкций, станков, колонн, крановых путей к фундаментам |
| Закладная пластина с наклонными анкерами (внахлёстку) | Сталь Ст3сп, 09Г2С; анкеры под углом 15–30° | Повышенная несущая способность на сдвиг (до 200 кН и выше) | Узлы с преобладающими сдвигающими нагрузками: крепление стеновых панелей, ограждающих конструкций |
| Закладные каналы (профили с отверстиями) | Оцинкованная сталь, алюминиевые профили | До 20–50 кН (лёгкие и средние нагрузки) | Монтаж инженерных коммуникаций, вентиляции, электрокабельных трасс, подвесных потолков |
| Комбинированные закладные элементы | Сталь + полимерные вставки, термовкладыши, композиты | Индивидуально по расчёту (зависит от конструкции) | Узлы с требованиями к термоизоляции, вентилируемые фасады, конструкции с регулируемым положением крепежа |
Примечание: указанные значения нагрузок являются ориентировочными. Точная несущая способность определяется расчётом по СП 63.13330.2018 или по таблицам серии 1.400-15 с учётом класса бетона, длины заделки анкеров и условий эксплуатации.
Преимущества правильного применения закладных деталей
Главное преимущество закладных деталей — надёжность и долговечность крепления. Они позволяют воспринимать высокие статические и динамические нагрузки, обеспечивая устойчивость всех соединений на протяжении всего срока эксплуатации здания. Для инженерного оборудования и металлоконструкций это критически важно, поскольку ошибки в проектировании или монтаже закладных могут привести к деформации узлов, повреждению конструкций или аварийным ситуациям.
Кроме того, закладные элементы обеспечивают универсальность и ремонтопригодность конструкций. С их помощью можно заранее предусмотреть крепления для будущих модификаций, дополнительного оборудования или усиления конструкции. Это делает здания и сооружения более адаптивными к изменяющимся требованиям эксплуатации и позволяет проводить реконструкцию без разрушения несущих элементов.
На что обратить внимание при выборе и монтаже
При выборе закладных деталей важно учитывать несколько ключевых факторов:
- Расчётную нагрузку, которую закладные должны воспринимать. Ошибки в расчёте несущей способности могут привести к деформации или разрушению узла крепления.
- Материал и качество изготовления. Сталь должна быть стойкой к коррозии и соответствовать расчётным нагрузкам. Для ответственных конструкций применяют низколегированные стали с повышенной прочностью.
- Тип соединения с основной конструкцией — сварное, болтовое, замоноличивание в бетон. Каждый способ имеет свои преимущества и ограничения по нагрузке.
- Соответствие проектной документации и нормативам. Закладные детали должны точно соответствовать чертежам, проектным расчётам и требованиям ГОСТ, а также проходить входной контроль качества.
Правильный выбор и установка закладных деталей позволяют существенно сократить риск аварийных ситуаций и увеличить срок службы конструкций. Именно поэтому на ответственных объектах стоит использовать изделия, изготовленные с учётом всех требований к нагрузке, материалу и условиям эксплуатации.
Например, когда закладные детали проектируются и изготавливаются с соблюдением всех технических стандартов и расчётов нагрузки, как это делает производственная компания Orgplex, итоговая конструкция получается максимально надёжной и долговечной.
Как рассчитать закладную деталь
Расчёт закладных деталей — ответственная инженерная задача, от которой зависит безопасность всей конструкции. Методика расчёта изложена в приложении Б СП 63.13330.2018 и в «Рекомендациях по проектированию стальных закладных деталей для железобетонных конструкций».
Что учитывается при расчёте
При проектировании закладной детали инженер определяет три основных усилия, действующих на неё: изгибающий момент (M), нормальную силу (N) и сдвигающую силу (Q). На основании этих данных подбирают количество и диаметр анкерных стержней, толщину пластины и тип соединения. Расчёт выполняется из условия, что наибольшее растягивающее усилие в ряду анкеров не превышает предельную несущую способность.
Основные этапы расчёта
- Сбор нагрузок. Определяют все силы, действующие на закладную деталь: собственный вес прикреплённых конструкций, полезные, ветровые, снеговые, сейсмические и динамические нагрузки.
- Определение усилий в анкерах. Рассчитывают растягивающее и сдвигающее усилия на каждый ряд анкерных стержней с учётом расстояния между ними и количества рядов (как правило, не более четырёх).
- Подбор сечения анкеров. Суммарная площадь сечения анкеров наиболее напряжённого ряда должна обеспечивать восприятие расчётных усилий. Сечение анкеров остальных рядов принимается не менее этого значения.
- Проверка пластины. Толщина и размеры пластины рассчитываются по СП 16.13330 (стальные конструкции) с учётом отрывающих и сдвигающих сил.
- Проверка бетона на выкалывание. Для растянутых анкеров проверяют, не произойдёт ли вырыв бетонного конуса (пирамиды выкалывания) вокруг закладной детали.
Для стандартных случаев удобно пользоваться готовыми таблицами несущей способности из серии 1.400-15, где для каждой марки закладного изделия указаны допустимые нагрузки. При нестандартных условиях — динамических, сейсмических нагрузках или нетиповом расположении — требуется индивидуальный расчёт.
Примеры применения закладных деталей в строительстве
В промышленном строительстве закладные детали используются для установки:
- Крановых и транспортных систем.
- Металлоконструкций и каркасов зданий.
- Технологического оборудования и трубопроводов.
В жилых и коммерческих объектах закладные элементы применяются для:
- Подвесных потолков и систем освещения.
- Лестничных маршей и ограждающих конструкций.
- Навесов, козырьков и вентилируемых фасадных систем.
В каждом случае правильный расчёт несущей способности и точная установка закладных деталей обеспечивают долговечность и надёжность соединений на весь период эксплуатации объекта.
Часто задаваемые вопросы (FAQ)
Рассмотрим самые популярные вопросы и ответы на них.
Чем закладная деталь отличается от анкера?
Анкерный болт (шпилька) — это отдельный крепёжный элемент, который замоноличивается в бетон или устанавливается в готовое отверстие. Закладная деталь — более сложное изделие, состоящее из пластины (или профиля) с приваренными анкерными стержнями. Пластина выступает на поверхность бетона и служит площадкой для крепления конструкций сваркой или болтами. Таким образом, анкер — это часть закладной детали, но не её синоним.
Из какой стали делают закладные детали?
Пластины изготавливают из углеродистых сталей Ст3сп, Ст3пс или низколегированной стали 09Г2С. Анкерные стержни — из арматуры класса А400 (А-III) марок 25Г2С или 35ГС. Для конструкций, эксплуатируемых при температурах ниже −30 °C или в агрессивных средах, применяют стали с повышенной хладостойкостью и антикоррозийным покрытием.
Нужно ли антикоррозийное покрытие для закладных?
Если закладная деталь полностью замоноличена в бетон, защитный слой бетона выполняет функцию антикоррозийной защиты. Однако для выступающих пластин и элементов, контактирующих с агрессивной средой (влага, химикаты, морской воздух), обязательно предусматривают защитное покрытие: горячее цинкование, грунтовку или полимерное напыление. Тип покрытия указывается в проектной документации.
Итог
Закладные детали — это незаменимые элементы современного строительства, которые обеспечивают надёжность, устойчивость и долговечность конструкций. Их правильный выбор, изготовление по ГОСТ и грамотный монтаж позволяют безопасно закреплять оборудование, металлоконструкции и инженерные системы, гарантируя стабильную работу объектов на протяжении десятков лет.
В промышленности, коммерческом и жилом строительстве закладные детали становятся основой для надёжных и безопасных решений, а качество их изготовления и антикоррозийной защиты определяет долговечность всей конструкции.
